제품소개

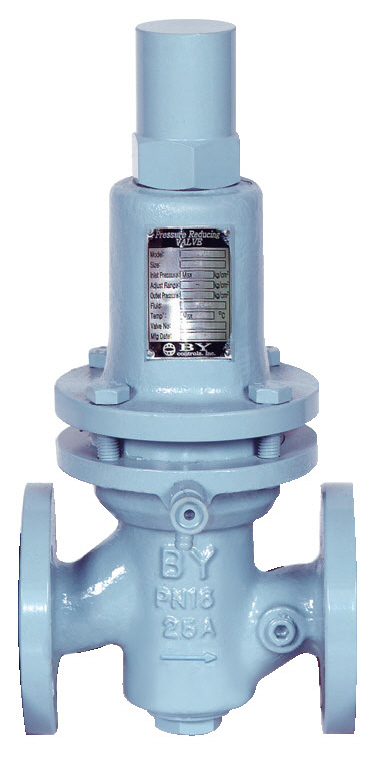

PRESSURE REDUCING VALVE

RV 시리즈 감압밸브는 스팀, 가스, 액체의 압력을 조절하여 2차측 압력을 지속적이고 안정적으로 유지하기 위해 사용합니다.
전기나 공기와 같은 부속적인 힘이 필요하지 않으며, 몸체 상단부에서 밸브를 분해할 수 있도록 설계하여 신속한 유지 보수를 가능하게 합니다.

GENERAL SPEC.

RV01 RV02 RV03
Valve Type Pilot Operated Direct Operated Direct Operated
Pressure Rating ANSI 150 (JIS 10K) ANSI 300 (JIS 20K) ANSI 600 (JIS 40K)
Design Temperature 220˚C 150˚C 80˚C
Valve Size 1/2" ~ 6"
(15~150mm)
1/2" ~ 6"
(15~150mm)
1/2" ~ 2 1/2"
(15~65mm)
Applicable Fluid Steam Air, Gas, Liquid Air, Gas
Max. Inlet Pressure 16 kgf/cm2 16 kgf/cm2 30 kgf/cm2
Outlet Pressure 0.5 ~ 8 kgf/cm2 0.5 ~ 8 kgf/cm2 0.5 ~ 11 kgf/cm2
Min. Differetial Pressure 0.7 kgf/cm2 0.5 kgf/cm2 0.5 kgf/cm2
Leakage Class ANSI Class Ⅳ
(0.01% of Rated Cv)
ANSI Class Ⅳ
(0.01% of Rated Cv)
ANSI Class Ⅳ
(0.01% of Rated Cv)
