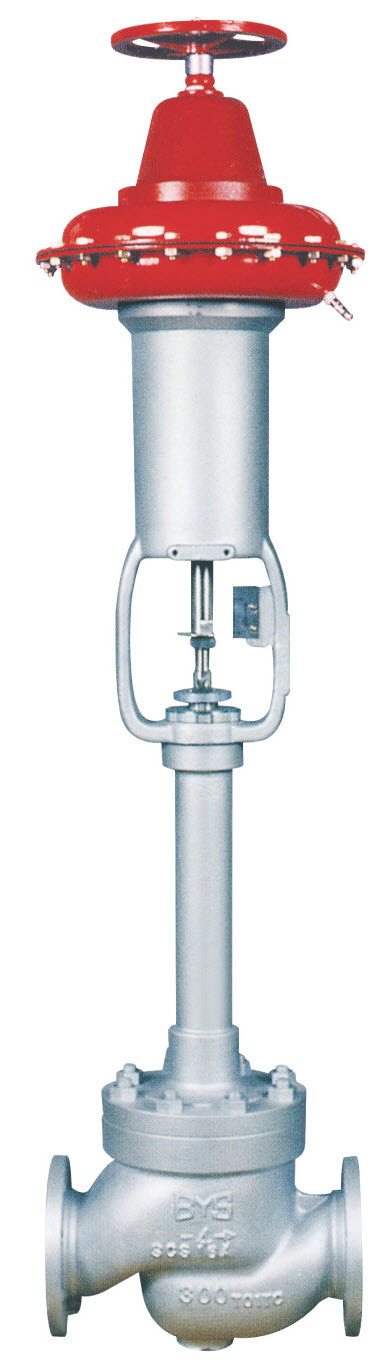

DC SERIES
DC 시리즈는 극저온(-196℃)에서 액화 천연 가스등의 유체를 특성 곡선에 따라 유량을 제어 하도록 설계 되었습니다.
이러한 밸브는 내구성이 뛰어 나므로 특수 용도로 사용되는 배관에도 적용할 수 있습니다.

GENERAL SPEC.

Actuator Type Diaphragm Actuator Cylinder Actuator
Valve Body Type & Style Single seated globe body with cage guided throttling trim
Pressure Rating ASME 125 ~ 2500 (JIS 5 ~ 63K)
Valve Size 1" ~ 16" (25A ~ 400A)
Body & Bonnet Material ASTM A351 CF8M or CF3M (SCS14 or SCS16)
Packing Material Laminated Graphite
Flow Coefficient (Rated Cv) 3.8 to 980
Flow Characteristics Equal Percentage, Linear, Parabolic
Leakage Class ANSI Class Ⅳ, Ⅴ, Ⅵ
Rangeability 30 : 1 ~ 50 : 1
Actuator Size 35 in2, 55 in2, 85 in2, 135 in2, 180 in2 ∅280, ∅420, ∅520
Actuator Action Direct (Air to Close) / Reverse (Air to Open)
*Double acting is available in cylinder actuator type.
Spring Range 3 ~ 15 psi (0.2 ~ 1.0 kg/cm2)
6 ~ 30 psi (0.4 ~ 2.0 kg/cm2)
25 ~ 50 psi (1.7 ~ 3.4 kg/cm2)
